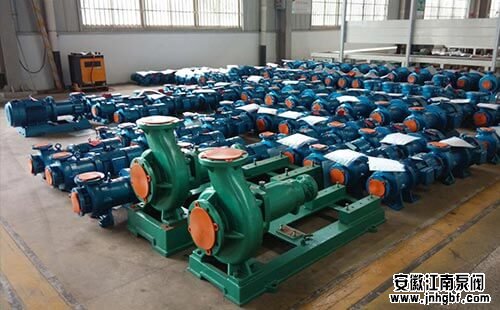

臥式離心泵(Horizontal centrifugal pump)減震問題一直是老生常談的問題。自1984年起，中國工程建設標準化協會標準《臥式離心泵減震技術規程》(CECS59：94)、國家標準設計圖集《立式離心泵減震及其安裝》(955S658)、《臥式離心泵減震及其安裝》(98S657)先后制訂，使工程設計有了可遵循的依據。如何使得臥式離心泵進行有效的減震，一直都是各大生產廠家研究的課題，江南泵閥經過多年經驗積累，總結出如下經驗：

　　推薦閱讀：《離心泵振動過大的十大原因及解決》

　　一、合理選擇臥式離心泵

　　臥式離心泵是振動噪聲源。選擇先進的低噪聲的臥式離心泵，以減少噪聲和振動源對周圍環境的影響是首先要考慮的因素。臥式離心泵機組的振動與臥式離心泵選型、構造、轉速、材質、密封技術、耦合方式等因素有關。一般情況低轉速臥式離心泵振動和噪聲低于高轉速泵;立式臥式離心泵低于臥式臥式離心泵;單級泵低于多級泵;離心泵低于往復泵、活塞泵;水冷泵低于風冷泵;奇數葉片泵低于偶數葉片泵;葉輪切削后低于未切削時，而且臥式離心泵工作點應盡量位于高效率區，也有利于噪聲的減少。

　　二、合理采用臥式離心泵基座型式

　　采用減震技術的臥式離心泵基座型式目前有：鋼筋混凝土基座、型鋼內澆混凝土的減震臺座和型鋼基座三種。從減震效率考慮，鋼筋混凝土基座和減震臺座的振動和噪聲的傳遞要小于型鋼基座，而在98S657圖集中，由于考慮到臥式離心泵機組底座固定的方便、施工要求和工期縮短等原因，除鋼筋混凝土基座外還設置了型鋼基座，而在95SS658圖集中未設置基座，只考慮了用于減震元件便于固定的鋼墊板，從減震效率的角度，型鋼基座和鋼墊板都不是理想的基座型式。

　　三、合理布置管道

　　臥式離心泵進出水管，臥式離心泵有0。，90。，180。，270~4種布置方式，在進出水管是180。時，位于基座下的4個支承點的減震元件受力基本均等，壓縮量相同，對減震較有利，而進出水管是90。、270。時，支承點受力不均，壓縮量不等，對減震效率都會有不利影響，合理的做法是立式臥式離心泵必須強調管道一側進、一側出的180。布置方式，臥式臥式離心泵有水平進、豎向出的管道布置方式，按以上原則考慮，應盡量縮短吸水管長度、減少管道重量，減少管道荷載值對減震元件的影響，因此吸水管上可曲撓橡膠接頭應盡可能靠近臥式離心泵設置。

　　四、采用積極減震措施

　　為減少臥式離心泵機組產生的擾力對建筑結構、環境和人的有害影響所采取的減震措施，即減少振動的輸出稱為積極減震，又稱主動減震。積極減震的減震元件設置在基座下面，標準圖集正是按此繪制。

　　1、基座減震

　　由于臥式離心泵的振動傳遞有固體和空氣兩條途徑， 固體傳遞又以基座傳遞為主，因此基座減震是重點，基座減震元件目前標準圖集采用的有橡膠減震器、彈簧減震器和橡膠減震墊。

　　2、管道減震

　　目前采用可曲撓橡膠接頭，包括接頭、異經管和彎頭，管道減震元件不象基座減震元件那樣減震效率可以測定并量化，實際上目前對管道減震元件的認識還處于半知狀態，它的不同型式(單球體、雙球體、三球體、多球體)不同硬度、不同位置在減震效果方面有什么區別，還不十分清楚，雖然了解到橡膠接頭安裝在橫管上減震效果要比立管上好，但至今未有好的理論解釋，這些問題導致即使對臥式離心泵基座采取了可靠有效的減震措施，管道仍作為聲橋在傳遞噪聲和振動，使減震的總體效果銳減。

　　3、支架減震

　　支架減震起步較晚，產品較少、效果較差、不能滿足減震要求，突出的問題是：減震效率未能量化;有滑動彈性支架，而沒有固定彈性支架;也沒有三維空問有限位功能的彈性支架。

　　五、安裝需符合要求

　　安裝不當是臥式離心泵機組產生噪聲的主要原因，應認真考慮基座的布置、澆灌、對中以及管道的安裝，則噪聲可減少到較低程度。

　　管道支架安裝不當會造成臥式離心泵出水管和吸水管產生扭曲而引起應力，并對臥式離心泵造成損壞，使葉輪與泵體間的問隙被破壞，因摩擦而產生噪聲。

　　吸水管安裝的問題有：吸水管管徑偏小，吸水管有氣囊，吸水管直管段長度不足管徑的10倍等。

　　六、隔聲吸音輔助措施應到位

　　臥式離心泵噪聲和振動另一個傳遞途徑是空氣，通過空氣傳遞到墻、門、天花板等結構體，因此在對固體傳遞途徑采取措施后，有必要對空氣傳遞途徑采取措施，如隔聲罩、墻面的吸音材料、聲屏蔽門窗等。

　　七、應采取減振降噪防水錘措施

　　臥式離心泵運行噪聲還有因停泵水錘引起的振動和噪聲，通常對停泵水錘的重視主要在其對臥式離心泵和閥門、管道造成的損壞上，而未著眼在水錘造成的振動和噪聲上。現有的水錘消除措施，無論是消聲止回閥、緩閉止回閥、多動能臥式離心泵控制閥，還是氣囊式水錘消除器，都未能從根本上消除停泵水錘引起的振動和噪聲。

　　綜上所述，臥式離心泵的振動和噪聲超標有眾多原因，只有各方面予以重視，對每一個具體工程，應根據實際情況采取針對性措施才能收到較好的降噪減震效果。
