[1]脫硫塔：脫硫塔型為噴霧空塔，內部有三層循環吸收液噴淋層。 一層金屬絲網去霧層。塔式可有效提高SO2的吸收率，同時降低系統阻力，降低能耗。空塔運行平穩可靠，障礙率低，維護方便。

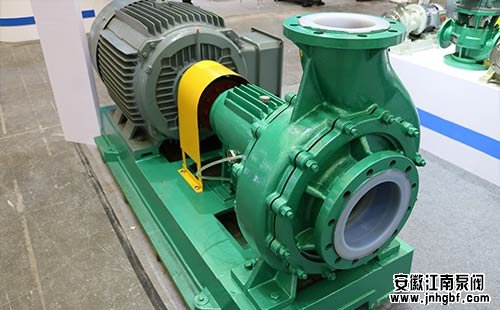

　　[2]循環泵：循環泵 - FMB耐腐蝕和耐磨脫硫泵的能力是將脫硫液從循環罐轉移到脫硫塔的噴淋層。脫硫液從噴嘴霧化后脫硫。

　　脫硫塔配有三個循環泵。循環泵采用耐磨防腐工程塑料泵。葉輪和襯里由UHWMPE制成。密封方法使用盒式密封。泵流量Q=70m3/h，泵頭H=25m。

　　[3]循環罐：在脫硫塔底部的煙氣入口下方，有一個循環罐，用于儲存從噴霧吸收層落下的脫硫液，為循環泵提供合適的操作條件。循環罐設有液位計，用于掌握和調節罐內脫硫液的狀態，便于過程控制。

　　??流程子系統構建

　　[1]尾氣系統：脫硫塔由尾氣和噴霧吸收液逆流控制，脫硫效率高。整個塔的阻力低于1000Pa。尾氣系統由兩部分組成，煙道 煙氣擋板門。整個脫硫系統的排氣阻力小于1000Pa，無需安裝新的增壓風機。煙道有一個合適的采樣接口 測試接口和檢修孔。煙道由Q235材料制成，脫硫塔的入口部分耐腐蝕。厚度不小于6mm。接觸低溫濕煙道氣的煙道由FRP材料制成。脫硫塔系統設有煙氣擋板門，該擋板門是脫硫塔的入口擋板門。進口擋板門不接觸低溫濕煙氣，由碳鋼制成。在脫硫系統運行時打開進氣口擋板。當它不脫硫時，脫硫塔僅用作煙道氣。在脫硫塔的尾氣管線上設置SO2測量點，在線測量SO2的摩爾泵流量，用測得的SO2泵流量值調節過氧化氫的量。

　　[2]過氧化氫儲存和稀釋傳輸系統：脫硫劑在購買的罐中使用27.5%濃度的化學過氧化氫。在通過油輪運輸?shù)浆F(xiàn)場后，將穩定劑添加到儲罐中。然后將濃縮雙氧化泵-LHJ不銹鋼耐磨堿泵用于稀釋罐，用水稀釋至8.5%，然后用稀釋的過氧化氫耐酸泵將其連續補充到脫硫塔中。過氧化氫儲罐由玻璃鋼制成，具有一套。設計尺寸為：35003500mm，體積為33m3，符合系統3天過氧化氫消耗量。設置過氧化氫稀釋罐，加入工藝水后，過氧化氫濃度為8.5%安全應用值。過氧化氫稀釋罐的設計尺寸為15002000mm，體積為3.5m3，滿足系統8H過氧化氫消耗量。有4套過氧化氫防腐泵，2臺有2臺，泵流量Q=5.0m3/h，泵頭H=20m。使用氟襯里離心泵或不銹鋼離心泵。由于過氧化氫具有熱不穩定性，它可以分解產生氧氣并釋放熱量，這導致儲罐的壓力增加，溫度升高，并且在嚴重的情況下可能發生爆炸。因此，過氧化氫儲罐設有壓力安全閥以保護儲罐。
