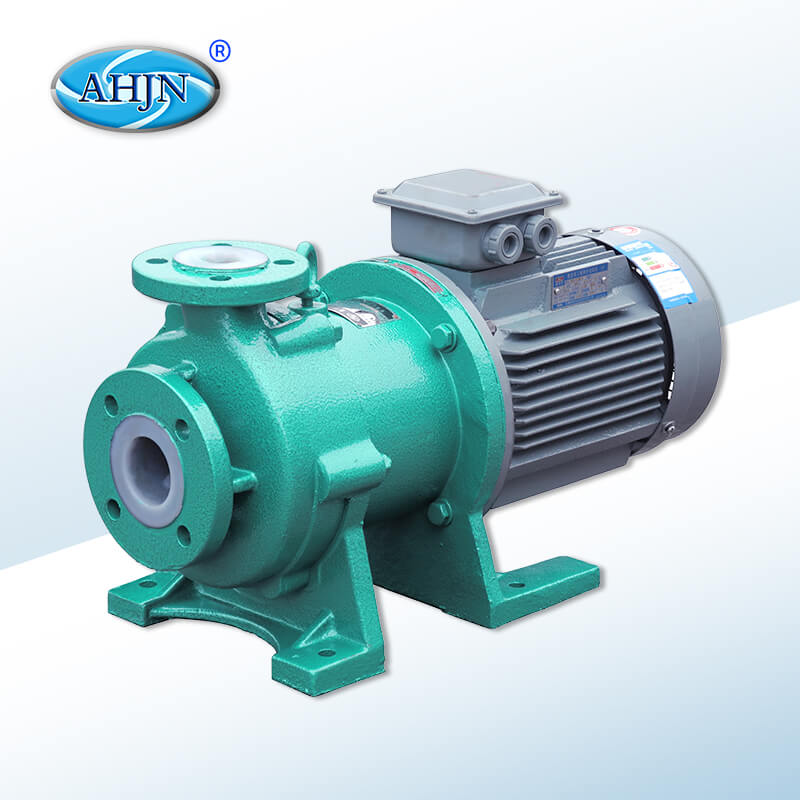

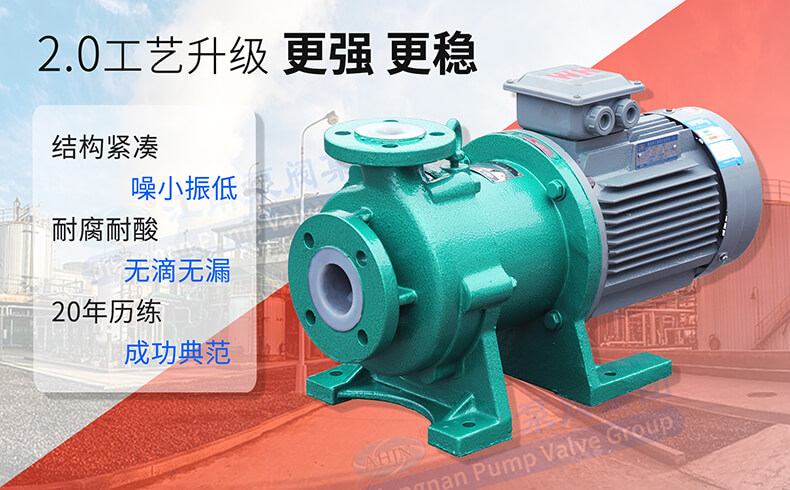

CQB氟塑料磁力泵

《產品說明書下載》

品牌廠家：JiangNan/江南泵業
產品別名：CQB襯氟磁力泵|CQB四氟磁力泵
主要材質：氟塑料
流量范圍：0.5-120m3/h
揚程范圍：1.5-50m
功率范圍：0.025-18.5Kw

特別說明：產品圖片以及參數跟實際產品略有差異
定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。
庫存配送：CQB氟塑料磁力泵有貨，全國送貨保障！

在線溝通 0563-5090136

產品詳細描述Detailed description

產品概述

CQB氟塑料磁力泵簡稱為“CQB磁力泵”，采用磁力耦合傳動，不存在動密封點，因此防止了一般軸傳動式離心泵軸封外跑、冒、滴、漏的現象的塑料磁力泵類型。
CQB氟塑料磁力泵過流部件采用氟塑料及高純度工業陶瓷制成，具有優異的耐腐性及密封性，因此本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
CQB氟塑料磁力泵可輸送介質：輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易燃、易漏、易爆液體化學介質的輸送。

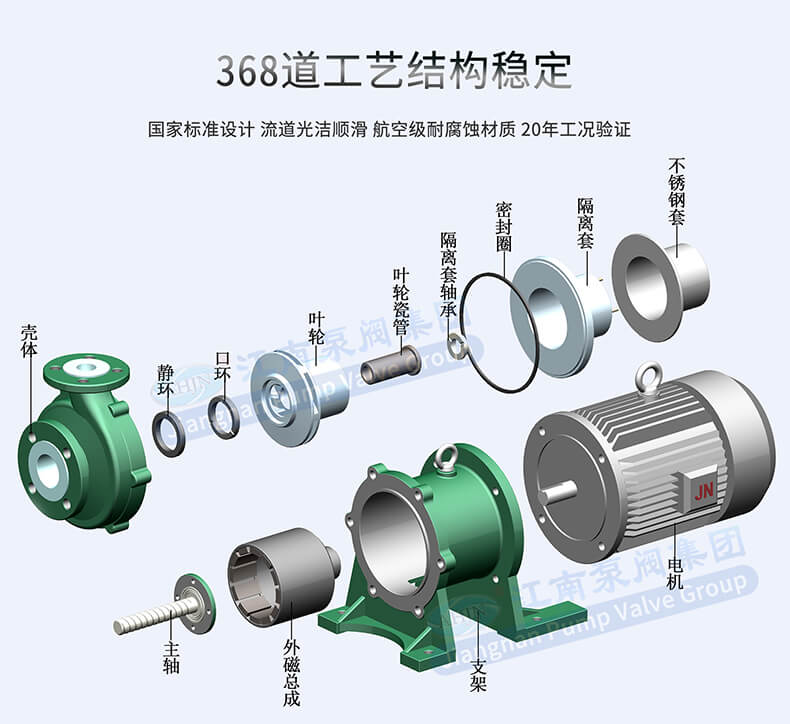

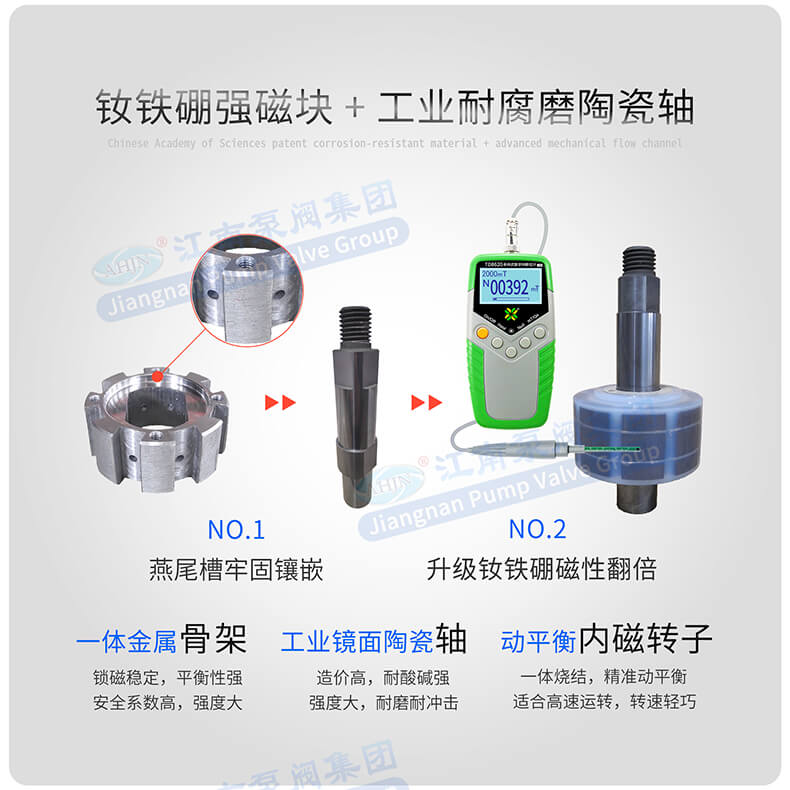

適用領域優勢說明三維結構圖細節展示/優勢 磁力葉輪閉式葉輪轉子總成氟塑料殼體電機 型號參數

序號	型號(Model)	轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m3
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m3/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	CQB16-12-50F	0.8	1.5	10	φ16	φ12	9	0.025	5
2	CQB15-15-65F	1	2.8	17	φ15	φ15	6	0.18	7
3	CQB20-15-75F	1.8	6	21	φ20	φ15	6	0.18	8
4	CQB25-20-100F	2.5	11	26	φ25	φ20	6	0.37	12
5	CQB25-20-160F	2	32	22	φ25	φ20	6	1.1	40
6	CQB32-20-110F	5.5	13	35	φ32	φ20	6	0.55	18
7	CQB32-20-125F	3.6	20	37	φ32	φ20	6	0.75	20
8	CQB32-20-160F	3.6	32	38	φ32	φ20	5	1.5	50
9	CQB40-25-120F	6.3	15	42	φ40	φ25	5	0.75	35
10	CQB40-25-130F	6.3	22	45	φ40	φ25	4	1.1	45
11	CQB40-25-125F	6.3	20	41	φ40	φ25	4.5	1.1	40
12	CQB40-25-160F	6.3	32	36	φ40	φ25	5	2.2/3	55
13	CQB40-25-200F	6.3	50	25	φ40	φ25	4.5	5.5	100
14	CQB40-40-100F	6	11	43	φ40	φ40	6	0.55	20
15	CQB40-40-125F	6.3	17.5	42	φ40	φ40	3.7	1.1	40
16	CQB50-32-125F	12.5	20	42	φ50	φ32	3.5	1.5	45
17	CQB50-32-160F	12.5	32	40	φ50	φ32	3.5	4	80
18	CQB50-32-160B	12.5	32	40	φ50	φ32	3.5	4	110
19	CQB50-32-200F	12.5	50	32	φ50	φ32	3.5	7.5	150
20	CQB65-50-125F	20	20	48	φ65	φ50	4	4	100
21	CQB65-50-160B	20	25	38	φ65	φ50	4	4	100
22	CQB65-50-160F	20	32	40	φ65	φ50	4	5.5	120
23	CQB65-50-160FA	17.5	32	45	φ65	φ50	4	4	90
24	CQB65-50-180F	20	38	46	φ65	φ50	5.5	5.5	120
25	CQB65-40-200F	20	50	48	φ65	φ40	4	11	180
26	CQB80-65-125F	50	20	51	φ80	φ65	4	7.5	95
27	CQB80-65-160F	50	32	60	φ80	φ65	4	11	180
28	CQB80-50-200F	50	50	60	φ80	φ50	4	18.5	195
29	CQB100-80-125F	100	20	62	φ100	φ80	5	11	180
30	CQB100-80-160F	100	32	56	φ100	φ80	5	18.5	220

安裝尺寸尺寸圖

序號	系列型號	外　型　安　裝　尺　寸									進口法蘭尺寸				出口法蘭尺寸
	系列型號	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	F	W	T	H	h	x	c	a	b	n-φd	k	g	i	n-φt
1	CQB16-12-50F	200	56	80	30	90	71	100	45	22	16	24	/	/	12	17	/	/
2	CQB15-15-65F	290	71	115	40	112	90	125	56	25	15	20	/	/	15	20	/	/
3	CQB20-15-75F	316	71	120	55	113	90	138	56	38	20	27	/	/	15	20	/	/
4	CQB25-20-100F	360	80	150	60	125	100	165	63	49	25	90	65	4-Ф11	20	90	65	4-Ф11
5	CQB32-20-110F	430	200	125	65	148	115	215	105	60	32	120	90	4-Ф13	20	90	65	4-Ф11
6	CQB32-20-125F	435	265	65	50	180	150	244	110	67	32	140	90	4-M12	20	100	75	4-Ф11
7	CQB40-25-120F	435	265	65	50	180	150	244	110	67	40	140	100	4-M12	25	100	75	4-Ф11
8	CQB40-25-125F	440	265	75	50	180	150	244	110	67	40	140	90	4-M12	25	100	75	4-Ф11
9	CQB40-40-125F	510	265	90	100	180	150	260	175	/	40	130	100	4-Ф13	40	130	100	4-Ф13
10	CQB50-32-125F	510	265	100	85	180	150	270	125	76	50	130	100	4-Ф13	32	120	90	4-Ф11

尺寸圖

序號	系列型號	外　型　安　裝　尺　寸								進口法蘭尺寸				出口法蘭尺寸
	系列型號	Outside and installing size								Inlet flange size				Exit flange size
	Model	L	S	f	W	T	H	h	x	c	a	b	n-φd	k	g	i	n-φt
1	CQB32-20-160F	578	225	85	225	180	330	160	/	32	140	100	4-Ф13.5	20	100	75	4-Ф13.5
2	CQB40-25-160F	625	225	85	220	220	330	170	/	40	150	110	4-Ф13.5	25	115	85	4-Ф13.5
3	CQB50-32-160F	625	225	85	260	220	330	170	/	50	165	125	4-Ф17.5	32	140	100	4-Ф17.5
4	CQB50-32-160B	675	300	106	260	220	330	170	/	55	165	125	4-Ф17.5	32	140	100	4-Ф17.5
5	CQB65-50-125F	625	225	85	260	220	330	170	/	65	185	145	4-Ф17.5	50	165	125	4-Ф17.5
6	CQB65-50-150F	670	350	95	290	240	395	190	102	65	185	145	4-Ф17.5	50	165	125	4-Ф17.5
7	CQB65-50-160F	670	350	95	290	240	395	190	102	65	185	145	4-Ф17.5	50	165	125	4-Ф17.5
8	CQB65-50-160B	760	350	125	260	220	330	170	/	65	185	145	4-Ф17.5	50	165	125	4-Ф17.5
9	CQB65-50-180F	710	350	95	290	240	395	190	102	65	185	145	4-Ф17.5	50	165	125	4-Ф17.5

尺寸圖

序號	系列型號	外　型　安　裝　尺　寸									進口法蘭尺寸				出口法蘭尺寸
	系列型號	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	B	S	P	W	T	H	h	f	c	a	b	n-φd	k	g	i	n-φt
1	CQB40-25-200F	760	615	380	35	390	350	420	240	95	40	150	110	4-Ф17.5	25	115	85	4-Ф13.5
2	CQB50-32-200F	760	615	380	35	390	350	420	240	95	50	165	125	4-Ф17.5	32	140	100	4-Ф17.5
3	CQB65-40-200F	935	800	420	120	490	440	440	260	99	65	185	145	4-Ф17.5	40	150	110	4-Ф17.5
4	CQB80-65-125F	915	800	420	120	490	440	460	260	99	80	200	160	8-Ф17.5	65	185	145	4-Ф17.5
5	CQB80-65-160F	936	800	420	120	490	440	460	260	99	80	200	160	8-Ф17.5	65	185	145	4-Ф17.5
6	CQB80-50-200F	1340	1270	840	215	490	440	460	260	99	80	200	160	8-Ф17.5	50	185	125	4-Ф17.5
7	CQB100-80-160F	1295	1250	740	108	490	440	480	260	100	100	220	180	8-M18	80	200	160	8-M18
